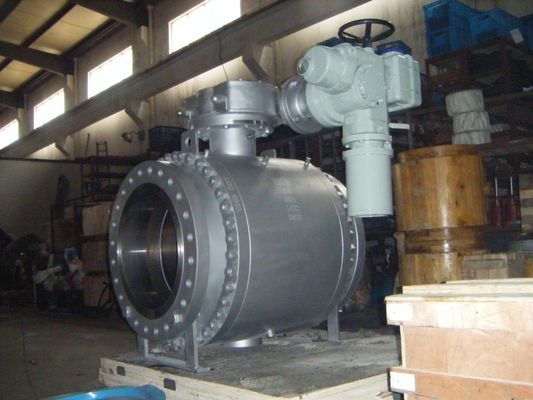

16インチ600LBのスリー ピースの側面の記入項目のトラニオンのタイプ ボール弁

トラニオンによって取付けられる球弁

主要な材料

設計特微

1:全量か減らされた穴
2:二つの部分から成ったかスリー ピースのボディ構造
3:二重ブロック及び裁ち切り、二重分離および裁ち切り（DIB-1&DIB-2）
4:火の安全な設計（API 607）
5:破裂防止システム
6:帯電防止設計
7:自己キャビティ救助
8:はかない放出テスト（任意）

設計データ

設計基準:API 6D、DIN3357-1、EN12516-1

向かい合って標準:API6D、ASME B16.10、DIN3202

接続の標準:ASME B 16.5、ASME B16.47、DIN 2543/4、ASME B 16.25

テスト及び標準を点検するため:API 6D、API 598

働く温度:-196℃~610℃

結合方式:RF、RTJ、FF、BW.BSPT、NPT

酸っぱい環境:NACE MR0175

火の安全な設計

球弁は火安全なテストの100%のパスを保障する。球弁がOリングのシールおよび金属のグラファイトの螺線形によって傷つけられるガスケットで2密封された設計を適用するように。弁が火にあるとき、PTFEの座席シール、ガスケット、Oリングのシール、ゴム製等のような非金属材料は損なわれる、その間金属のグラファイトの螺線形によって傷つけられるガスケットの外の層は二次シールを提供する。柔らかい座席が燃える場合、金属の座席は効果的に内部漏出および外的な漏出を制御するばねの要請の下で自動的に球が付いている金属のシールを形作る。弁の設計はAPI 607、API 6FA、BS 6755のJB/T 6899および他の標準と十分に一致する、

二重ブロック及び裁ち切り（DBB）

球が閉鎖した位置にあるとき、各座席はアップ/ダウン流れの間でプロセス媒体を同時に独自に封鎖し、体腔、下水管および出口弁を通して引っ掛けられたキャビティ圧力（DBB）を出血させることを割り当てる。二重ブロックおよび裁ち切り機能は弁を重圧の下で洗い流し、座席がきちんと密封していることを確認することを可能にする。

二重分離及び裁ち切り（DIB）

二重ピストン効果の座席は、中型圧力は、上下流に、また体腔で、球に対して座席リングを押す結果として生じる推圧、二重ピストン効果の座席リングが付いている弁を体腔の終わる圧力の集結を減らすように要求するキャビティ圧力救助が作成する。

密封の選択

柔らかい座席:Oリングのシールに金属をかぶせる金属

微粒子の信頼できる密封の低いトルクに適当な単純構造の信頼できるシーリング顧客の最高に会うため

広い適用安価。信頼性および低いトルクの条件を密封する媒体の条件

球はサイズ4"のためのトラニオンそして茎によって&smaller固定される。サイズ6"のためのトラニオンの版サポート及びより大きい
