商品の詳細:
|
| サイズ: | サイズ:60"へのNPS 2" | 圧力: | 150LBへの2500LB |
|---|---|---|---|
| 温度較差: | -196℃~300℃の低いtemperatue、正常な温度および高温 | ボディおよびトリム材料: | 鋳造物鋼鉄、WCB、ASTM A105、ASTM A350 LF2、ASTM A182 F304 F304L F316/F316L/F51 F53 F55、ASTM A351 CF8 CF8M CF3 |
| 座席材料: | PTFE、RPTFE、DEVLON、Molonのかいま見、金属の座席 | ボディおよび茎のシーリング: | Oリング（FKM、FFKM NBR、FPM HNBR、VITON、EPDM、AFLAS）、螺線形の傷のガスケットの（316SS+グラファイト）パッキング（グラファイト、PTFE） |
| ハイライト: | 300LBトラニオンによって取付けられる球弁,PTFEの座席トラニオンによって取付けられる球弁,BWはトラニオンによって取付けられる球弁を終える |
||

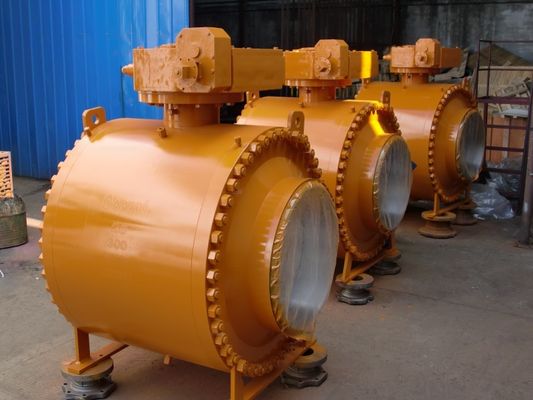

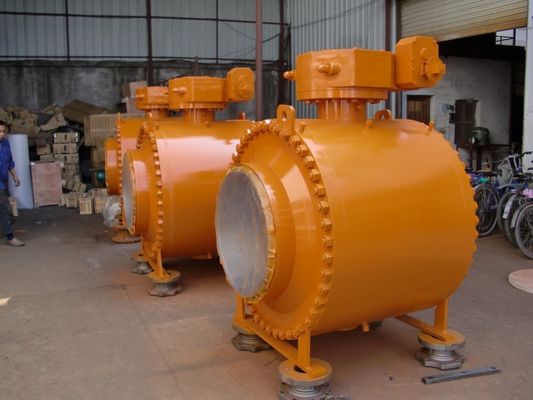

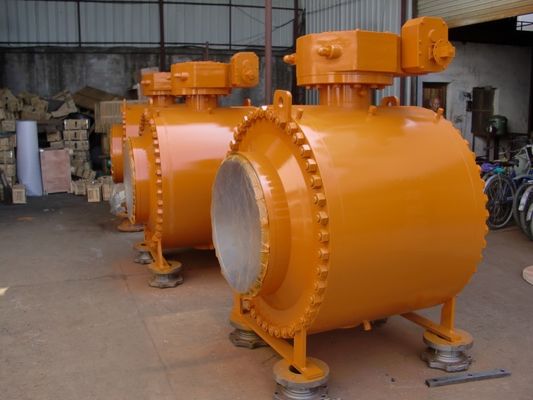

二重ブロック及び裁ち切り球弁の側面の記入項目300LB BWの端
私達はAPI 6D弁の標準に合致するように設計されている供給側の記入項目のトラニオンの球弁にできる国内および沖合いの石油およびガス、石油精製および処理、および石油化学産業の弁のアプリケ−ション使用要件を満たすために。
側面の記入項目弁は止まる高圧の操作に抗する強く、厳しいサービス弁、ことができるとして（ANSI #2500）一貫した、信頼できるゼロを提供するために設計されている。これらの弁は炭化水素サービスの緊急停止の適用にとっての理想的である。
設計および特徴
設計基準:パイプライン弁（球）のためのAPI 6Dの指定
標準サイズ:DN25へのDN 600、24"への1、完全なそして減らされた穴（より大きいサイズ要求あり次第）
圧力評価:ANSI 2500の完全な評価へのANSI 150のthro
温度較差:-196°Cへの+500°
Firesafeの標準:弁の火テストのためのAPI 6FAの指定
座席漏出テスト:ISO 5208、またはANSI/FCI 70-2のクラスVつそしてVIの、または他の国際的なテスト標準。
フランジの関係:またはButtweld ASME B16.25にASME B16.5 （24"への1"）にフランジを付けたようになる
機械接合箇所:顧客の指定に（適用に依存した）合うシール設計および材料
上のフランジ:ISO 5211
操作:アクチュエーターを使用して変速機との手操作または自動。
構造の材料:炭素鋼、造られる/棒材料ステンレス鋼、二重および極度の複式アパートのステンレス鋼、Inconel、Monel、Hastelloy、Incoloyおよびほとんどの商用化された。
グリースの注入装置
DN150のため（NPS 6）及びより大きいDN125に密封のグリースの注入装置を茎およびバルブ シート、与えられる及びより小さい、私達は顧客の要求に従って密封のグリースの注入装置を提供してもいい。Oリングが偶然傷つくとき注入された密封剤によってバルブ シートのリングおよび茎の漏出を通して媒体を防ぐために密封した。
火の安全な設計
球弁は火安全なテストの100%のパスを保障する。球弁がOリングのシールおよび金属のグラファイトの螺線形によって傷つけられるガスケットで2密封された設計を適用するように。弁が火にあるとき、PTFEの座席シール、ガスケット、Oリングのシール、ゴム製等のような非金属材料は損なわれる、その間金属のグラファイトの螺線形によって傷つけられるガスケットの外の層は二次シールを提供する。柔らかい座席が燃える場合、金属の座席は効果的に内部漏出および外的な漏出を制御するばねの要請の下で自動的に球が付いている金属のシールを形作る。弁の設計はAPI 607、API 6FA、BS 6755のJB/T 6899および他の標準と十分に一致する、
密封の選択
柔らかい座席:Oリングのシールに金属をかぶせる金属
微粒子の信頼できる密封の低いトルクに適当な単純構造の信頼できるシーリング顧客の最高に会うため
広い適用安価。信頼性および低いトルクの条件を密封する媒体の条件
二重ブロック及び裁ち切り（DBB）
球が閉鎖した位置にあるとき、各座席はアップ/ダウン流れの間でプロセス媒体を同時に独自に封鎖し、体腔、下水管および出口弁を通して引っ掛けられたキャビティ圧力（DBB）を出血させることを割り当てる。二重ブロックおよび裁ち切り機能は弁を重圧の下で洗い流し、座席がきちんと密封していることを確認することを可能にする。
二重分離及び裁ち切り（DIB）
二重ピストン効果の座席は、中型圧力は、上下流に、また体腔で、球に対して座席リングを押す結果として生じる推圧、二重ピストン効果の座席リングが付いている弁を体腔の終わる圧力の集結を減らすように要求するキャビティ圧力救助が作成する。
| 球弁のタイプ | 設計および製造 | 向かい合って/エンドツーエンド | フランジ次元 | 圧力温度の評価 | 点検およびテスト |
| フランジの球弁を裂きなさい | BS5351 | ANSI B16.10 | ANSI B16.5 | ANSI B16.34 | API6D |
| 固定フランジの球弁 | API6D/API608 | API6D | ANSI B16.47 | ANSI B16.34 | API598 |
主要な材料
| ボディ材料 | トリム材料 | シール材料 | ガスケット/パッキング |
| WCB/LCB/CF8/CF8M/CF3/CF3M、等。 | SS410、SS420、SS304、SS316、等 | PTFE、RPTFE、かいま見、PPL、等。 | グラファイト。PTFE、PPL。等. |
設計データ
設計基準:API 6D、DIN3357-1、EN12516-1
向かい合って標準:API6D、ASME B16.10、DIN3202
接続の標準:ASME B 16.5、ASME B16.47、DIN 2543/4、ASME B 16.25
テスト及び標準を点検するため:API 6D、API 598
働く温度:-196℃~610℃
結合方式:RF、RTJ、FF、BW.BSPT、NPT
酸っぱい環境:NACE MR0175
設計特微
1:全量か減らされた穴
2:二つの部分から成ったかスリー ピースのボディ構造
3:二重ブロック及び裁ち切り、二重分離および裁ち切り（DIB-1&DIB-2）
4:火の安全な設計（API 607）
5:破裂防止システム
6:帯電防止設計
7:自己キャビティ救助
8:はかない放出テスト（任意）
球はサイズ4"のためのトラニオンそして茎によって&smaller固定される。 サイズ6"のためのトラニオンの版サポート及びより大きい
