商品の詳細:
|
| サイズ: | 60"へのNPS 2" | 圧力: | 150LBへの2500LB |
|---|---|---|---|
| 温度較差: | -196℃~610℃の低いtemperatue、正常な温度および高温 | ボディおよびトリム材料: | 鋳造物鋼鉄、WCB、ASTM A105、ASTM A350 LF2、ASTM A182 F304 F304L F316/F316L/F51 F53 F55、ASTM A351 CF8 CF8M CF3 |
| 座席材料: | PTFE、RPTFE、DEVLON、Molonのかいま見、金属の座席 | ボディおよび茎のシーリング: | Oリング（FKM、FFKM NBR、FPM HNBR、VITON、EPDM、AFLAS）、螺線形の傷のガスケットの（316SS+グラファイト）パッキング（グラファイト、PTFE） |
| ハイライト: | 側面の記入項目のトラニオンによって取付けられる球弁,API 607のトラニオンによって取付けられる球弁,電気アクチュエーターを搭載するトラニオンの球弁 |
||

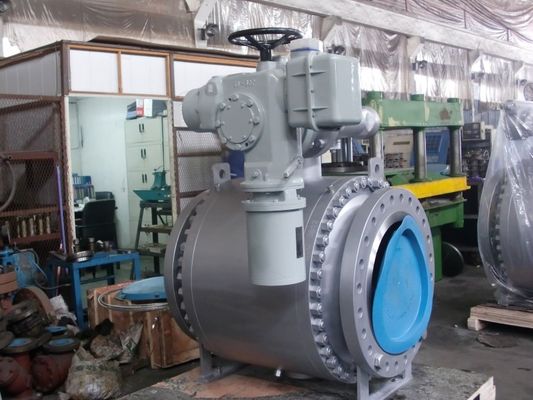

電気アクチュエーターを搭載する側面の記入項目の球弁のトラニオンのタイプ
| 球弁のタイプ | 設計および製造 | 向かい合って/エンドツーエンド | フランジ次元 | 圧力温度の評価 | 点検およびテスト |
| フランジの球弁を裂きなさい | BS5351 | ANSI B16.10 | ANSI B16.5 | ANSI B16.34 | API6D |
| 固定フランジの球弁 | API6D/API608 | API6D | ANSI B16.47 | ANSI B16.34 | API598 |
主要な材料
| ボディ材料 | トリム材料 | シール材料 | ガスケット/パッキング |
| WCB/LCB/CF8/CF8M/CF3/CF3M、等。 | SS410、SS420、SS304、SS316、等 | PTFE、RPTFE、かいま見、PPL、等。 | グラファイト。PTFE、PPL。等. |
重大な適用
源泉;流れ線
パイプライン弁
暴徒ESDV
オイル弁（GOV）上のガス
排出弁（BDV）
操業停止弁（SDV）
スクレーパーのトラップの分離
プロセス弁
SSIV
ROV
HIPPS
海底
低温学（液化天然ガス、regas）
低温
熱い叩くこと
じりじり動くこと
スクレーパーのトラップ
転換弁
メーターで計る弁
速い閉鎖（< 1="" sec="">
オイルサンドのスラリー
高温
埋められた/地下弁
設計データ
設計基準:API 6D、DIN3357-1、EN12516-1
向かい合って標準:API6D、ASME B16.10、DIN3202
接続の標準:ASME B 16.5、ASME B16.47、DIN 2543/4、ASME B 16.25
テスト及び標準を点検するため:API 6D、API 598
働く温度:-196℃~610℃
結合方式:RF、RTJ、FF、BW.BSPT、NPT
酸っぱい環境:NACE MR0175
二重ブロック及び裁ち切り（DBB）
球が閉鎖した位置にあるとき、各座席はアップ/ダウン流れの間でプロセス媒体を同時に独自に封鎖し、体腔、下水管および出口弁を通して引っ掛けられたキャビティ圧力（DBB）を出血させることを割り当てる。二重ブロックおよび裁ち切り機能は弁を重圧の下で洗い流し、座席がきちんと密封していることを確認することを可能にする。
二重分離及び裁ち切り（DIB）
二重ピストン効果の座席は、中型圧力は、上下流に、また体腔で、球に対して座席リングを押す結果として生じる推圧、二重ピストン効果の座席リングが付いている弁を体腔の終わる圧力の集結を減らすように要求するキャビティ圧力救助が作成する。
帯電防止装置:
グラファイトのタイプ帯電防止装置とばねは球、茎、腺のフランジおよびボディの間ですべての金属部品間の電気継続を保つために加えられる。そして最も厳しいサービス条件より低い抵抗を保障しなさい。
破裂の証拠の茎:
茎は柔和によって保たれる必要なTタイプの円形の肩が付いている球と別に作られる。（他の設計は要求あり次第利用できる）
グリースの注入装置
DN150のため（NPS 6）及びより大きいDN125に密封のグリースの注入装置を茎およびバルブ シート、与えられる及びより小さい、私達は顧客の要求に従って密封のグリースの注入装置を提供してもいい。Oリングが偶然傷つくとき注入された密封剤によってバルブ シートのリングおよび茎の漏出を通して媒体を防ぐために密封した。
球はサイズ4"のためのトラニオンそして茎によって&smaller固定される。サイズ6"のためのトラニオンの版サポート及びより大きい
密封の選択
柔らかい座席:Oリングのシールに金属をかぶせる金属
微粒子の信頼できる密封の低いトルクに適当な単純構造の信頼できるシーリング顧客の最高に会うため
広い適用安価。信頼性および低いトルクの条件を密封する媒体の条件
