商品の詳細:
|
| サイズ: | 60"へのNPS 2" | 圧力: | 150LBへの2500LB |
|---|---|---|---|
| 温度較差: | -196℃~300℃の低いtemperatue、正常な温度および高温 | ボディおよびトリム材料: | 鋳造物鋼鉄、WCB、ASTM A105、ASTM A350 LF2、ASTM A182 F304 F304L F316/F316L/F51 F53 F55、ASTM A351 CF8 CF8M CF3 |
| 座席材料: | PTFE、RPTFE、DEVLON、Molonのかいま見、金属の座席 | ボディおよび茎のシーリング: | Oリング（FKM、FFKM NBR、FPM HNBR、VITON、EPDM、AFLAS）、螺線形の傷のガスケットの（316SS+グラファイト）パッキング（グラファイト、PTFE） |
| ハイライト: | API607倍のブロックの裁ち切り球弁,WCBの側面の記入項目の球弁,WCBの倍のブロックの裁ち切り球弁 |
||

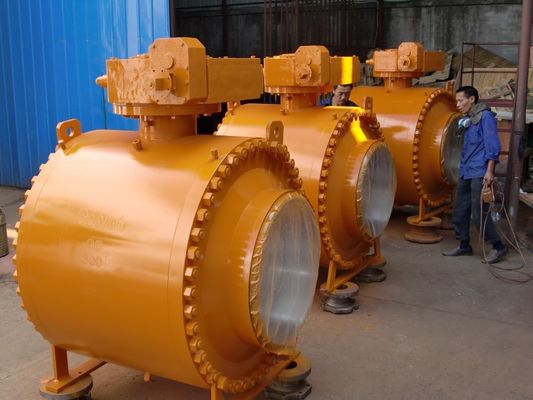

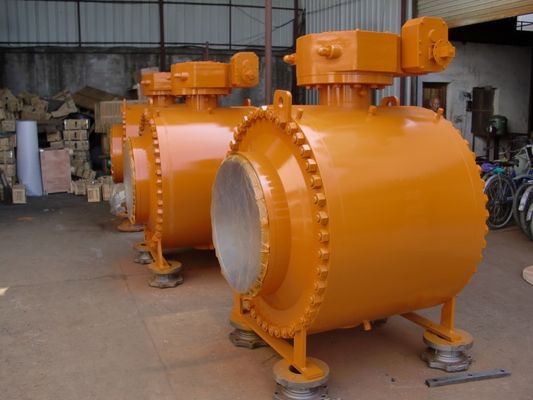

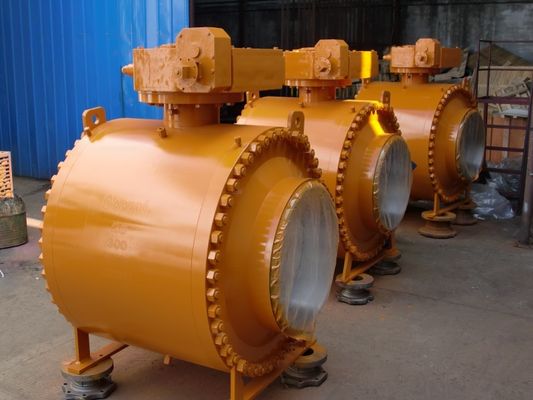

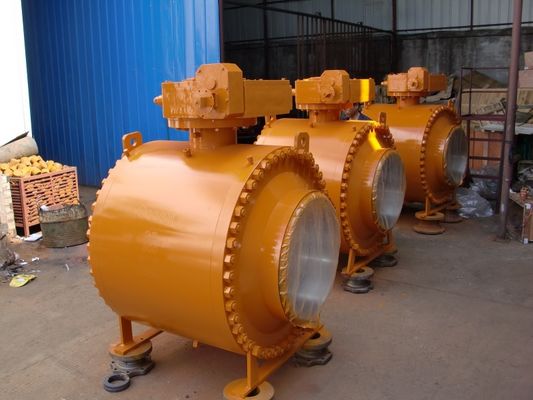

二重ブロック及び裁ち切り球弁の側面の記入項目
特別な設計特微
ゼロ維持（30年まで）の生命の全持続期間のための海底のパッケージの信頼性を保証する特定および要求の適用のために特別な設計特微を含みなさい:
金属のガスケット リング（BXのタイプ）による第一次金属の密封のボディに閉鎖/ボディにボンネット
茎のシーリング システムの多数の障壁および厳しいサービスのために要望に応じて密封する第一次金属の茎。
0の漏出性能（A）流動サービスの球と座席（塗られるTCC）間のMetal-to-metalシーリングのための率。
-29°Cを越えるそして漸進的な低下の危険無しの排出サービスのために適したほとんどの厳しい媒体と互換性がある非エラストマー シール（PTFE-PEEK）。
N06625溶接上敷によるすべてのシール面そして重大な表面の内部保護;十分に厳しいサービスのために要望に応じてcladded。
第一次金属の障壁およびシールの溶接との出口そしてドレーン ポートの整理。
設計データ
設計基準:API 6D、DIN3357-1、EN12516-1
向かい合って標準:API6D、ASME B16.10、DIN3202
接続の標準:ASME B 16.5、ASME B16.47、DIN 2543/4、ASME B 16.25
テスト及び標準を点検するため:API 6D、API 598
働く温度:-196℃~610℃
結合方式:RF、RTJ、FF、BW.BSPT、NPT
酸っぱい環境:NACE MR0175
トラニオンによって取付けられる球弁は操作のタイプがみみずギヤ、manul、pneumacticまたは電気アクチュエーターを含んでいるフランジの関係およびバット溶接の端関係の同様に大将であるパイプライン媒体を断ち切るか、またはつけるために2500、PN16~PN160、JIS 10K~ JIS 20Kを分類するさまざまな種類のクラス150のパイプラインの使用のために適している。
火の安全な設計
球弁は火安全なテストの100%のパスを保障する。球弁がOリングのシールおよび金属のグラファイトの螺線形によって傷つけられるガスケットで2密封された設計を適用するように。弁が火にあるとき、PTFEの座席シール、ガスケット、Oリングのシール、ゴム製等のような非金属材料は損なわれる、その間金属のグラファイトの螺線形によって傷つけられるガスケットの外の層は二次シールを提供する。柔らかい座席が燃える場合、金属の座席は効果的に内部漏出および外的な漏出を制御するばねの要請の下で自動的に球が付いている金属のシールを形作る。弁の設計はAPI 607、API 6FA、BS 6755のJB/T 6899および他の標準と十分に一致する、
二重ブロック及び裁ち切り（DBB）
球が閉鎖した位置にあるとき、各座席はアップ/ダウン流れの間でプロセス媒体を同時に独自に封鎖し、体腔、下水管および出口弁を通して引っ掛けられたキャビティ圧力（DBB）を出血させることを割り当てる。二重ブロックおよび裁ち切り機能は弁を重圧の下で洗い流し、座席がきちんと密封していることを確認することを可能にする。
二重分離及び裁ち切り（DIB）
二重ピストン効果の座席は、中型圧力は、上下流に、また体腔で、球に対して座席リングを押す結果として生じる推圧、二重ピストン効果の座席リングが付いている弁を体腔の終わる圧力の集結を減らすように要求するキャビティ圧力救助が作成する。
破裂の証拠の茎:
茎は柔和によって保たれる必要なTタイプの円形の肩が付いている球と別に作られる。（他の設計は要求あり次第利用できる）
帯電防止装置:
グラファイトのタイプ帯電防止装置とばねは球、茎、腺のフランジおよびボディの間ですべての金属部品間の電気継続を保つために加えられる。そして最も厳しいサービス条件より低い抵抗を保障しなさい。
グリースの注入装置
DN150のため（NPS 6）及びより大きいDN125に密封のグリースの注入装置を茎およびバルブ シート、与えられる及びより小さい、私達は顧客の要求に従って密封のグリースの注入装置を提供してもいい。Oリングが偶然傷つくとき注入された密封剤によってバルブ シートのリングおよび茎の漏出を通して媒体を防ぐために密封した。
密封の選択
柔らかい座席:Oリングのシールに金属をかぶせる金属
微粒子の信頼できる密封の低いトルクに適当な単純構造の信頼できるシーリング顧客の最高に会うため
広い適用安価。信頼性および低いトルクの条件を密封する媒体の条件
| 球弁のタイプ | 設計および製造 | 向かい合って/エンドツーエンド | フランジ次元 | 圧力温度の評価 | 点検およびテスト |
| フランジの球弁を裂きなさい | BS5351 | ANSI B16.10 | ANSI B16.5 | ANSI B16.34 | API6D |
| 固定フランジの球弁 | API6D/API608 | API6D | ANSI B16.47 | ANSI B16.34 | API598 |
主要な材料
| ボディ材料 | トリム材料 | シール材料 | ガスケット/パッキング |
| WCB/LCB/CF8/CF8M/CF3/CF3M、等。 | SS410、SS420、SS304、SS316、等 | PTFE、RPTFE、かいま見、PPL、等。 | グラファイト。PTFE、PPL。等. |
球はサイズ4"のためのトラニオンそして茎によって&smaller固定される。 サイズ6"のためのトラニオンの版サポート及びより大きい
