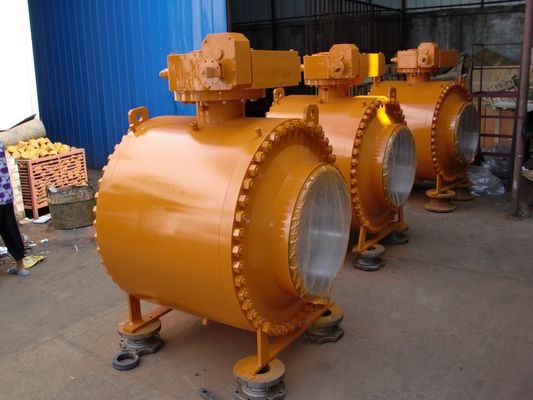

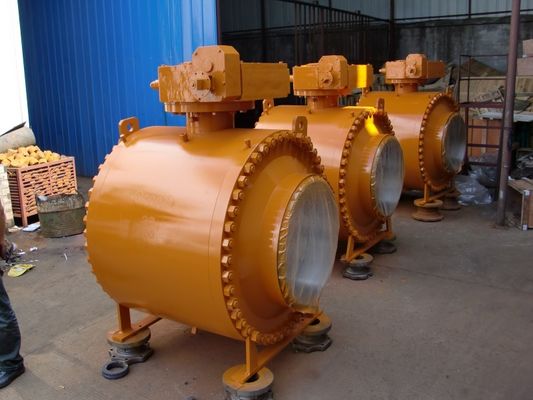

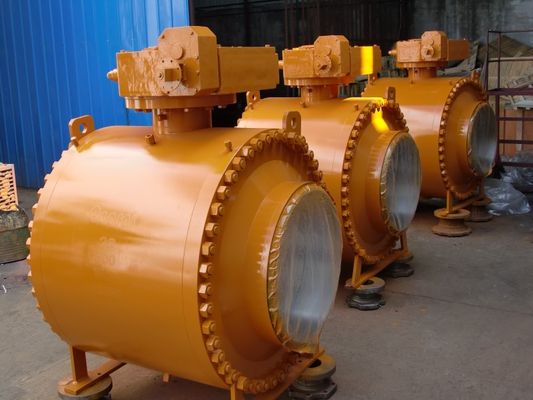

火の金庫の二重分離のトラニオンによって取付けられる球弁

二重分離及び裁ち切り球弁の側面の記入項目

特徴:

1. 2 PCの割れ目ボディDeisgnが付いている投げられたタイプか3 PCSボディ設計の造られたタイプ、
投げられた材料:WCB、CF8、CF8M、CF8C、複式アパートのステンレス鋼、等。
造られた材料:A105、F304、F316、F317、F347、F11、F51、F59、等。
要望に応じて利用できる、異なったサービス状態に適するさまざまなトリムおよび座席（弾力性のあるおよび金属）材料で利用できる他の材料。

2. 利用できる操作:
正常なハンドルか作動するロックできる ハンドル
ギヤは作動した、
Pneuamticは作動した、
作動する電気作動させるか、または油圧。

2. 利用できる圧力評価:
CL150、CL300、CL600、CL900、CL1500、CL2500

3. 利用できるサイズの範囲:1/2」- 18"

4. 適用標準
設計基準:API 6D
ANSI B16.5へのフランジ次元
ANSI B16.10への向かい合って次元
前臨時雇用者。ASME B16.34への球弁の評価
ASME B16.34への壁厚さ
API 6FA/API 607への球弁の設計の火の金庫
点検しなさい及びテストしなさい:API 6D/API598
球弁の弁の印:MSS- SP-25
MR-01-75に要求あり次第

記述
ボディ3部分の。弁はパイプライン サービスのためのAPI 6Dの条件に従って設計されている。帯電防止および反破裂の茎の設計。座席設計は完全なtighnessを与え、タイプか二重ピストン効果のタイプの自己除去として利用できる。設計は低い作動のトルクをもたらす摩擦を最小にする。二重ブロックおよび体腔からのヒースの液体の出、流出を可能にする裁ち切り実行として利用できる。利用できる完全な、減らされた穴。BS EN 12266-2、API 6FAおよびAPI 607に従ってテストされる球弁のfiresafe。電気の、空気およびhydravlicアクチュエーターは顧客の要求で利用できる。

概要の導入
トラニオンはクラスASMEのクラス150、300、600、900 1500のためのAPI 6Dに従って球弁を設計されている取付け、2500.Tow部分の割れ目ボディは鋼鉄を投げ、スリー ピースの造られた鋼鉄側面の記入項目の設計はボディの間でボルト継手を、閉鎖、トラニオンは厚さによってがANSIにB16.34.Seatリング浮かべているキャビティと下流の閉鎖間の低い差動圧力で有効で堅いシールを提供するために球が付いている接触を保証するようにタイプを、バネ付きを従うボルト継手を、ボディ。標準設計は静かにつく。顧客の作動状態に基づく異なった柔らかい座席材料は利用できる。利用できる全額顧客の要求に基づく減らされたBore.Electricalの、空気および油圧アクチュエータは利用でき。ボディ共同構造

3部分のボディ端の記入項目の設計、グラファイト リングまたはOリングのviton （か要求）シール絶対シールの完全性を保障するため。ボルトで固定されたボディ設計はパイプラインの圧力による動きの可能性を最小にするためにボディとアダプターの間で合う堅い許容重複の金属が含まれている。ステンレス鋼のgrafoilがガスケットを満たした高温螺線形の傷は絶対シールのために使用される。
金属の接触が正しいガスケットのクラッシュを保障することができるようにボディおよびアダプターは寸法を測られる。

主要な材料

火の安全な設計

球弁は火安全なテストの100%のパスを保障する。球弁がOリングのシールおよび金属のグラファイトの螺線形によって傷つけられるガスケットで2密封された設計を適用するように。弁が火にあるとき、PTFEの座席シール、ガスケット、Oリングのシール、ゴム製等のような非金属材料は損なわれる、その間金属のグラファイトの螺線形によって傷つけられるガスケットの外の層は二次シールを提供する。柔らかい座席が燃える場合、金属の座席は効果的に内部漏出および外的な漏出を制御するばねの要請の下で自動的に球が付いている金属のシールを形作る。弁の設計はAPI 607、API 6FA、BS 6755のJB/T 6899および他の標準と十分に一致する、

破裂の証拠の茎:

茎は柔和によって保たれる必要なTタイプの円形の肩が付いている球と別に作られる。（他の設計は要求あり次第利用できる）

帯電防止装置:

グラファイトのタイプ帯電防止装置とばねは球、茎、腺のフランジおよびボディの間ですべての金属部品間の電気継続を保つために加えられる。そして最も厳しいサービス条件より低い抵抗を保障しなさい。

グリースの注入装置

DN150のため（NPS 6）及びより大きいDN125に密封のグリースの注入装置を茎およびバルブ シート、与えられる及びより小さい、私達は顧客の要求に従って密封のグリースの注入装置を提供してもいい。Oリングが偶然傷つくとき注入された密封剤によってバルブ シートのリングおよび茎の漏出を通して媒体を防ぐために密封した。

密封の選択

柔らかい座席:Oリングのシールに金属をかぶせる金属

微粒子の信頼できる密封の低いトルクに適当な単純構造の信頼できるシーリング顧客の最高に会うため

広い適用安価。信頼性および低いトルクの条件を密封する媒体の条件

二重ブロック及び裁ち切り（DBB）

球が閉鎖した位置にあるとき、各座席はアップ/ダウン流れの間でプロセス媒体を同時に独自に封鎖し、体腔、下水管および出口弁を通して引っ掛けられたキャビティ圧力（DBB）を出血させることを割り当てる。二重ブロックおよび裁ち切り機能は弁を重圧の下で洗い流し、座席がきちんと密封していることを確認することを可能にする。

二重分離及び裁ち切り（DIB）

二重ピストン効果の座席は、中型圧力は、上下流に、また体腔で、球に対して座席リングを押す結果として生じる推圧、二重ピストン効果の座席リングが付いている弁を体腔の終わる圧力の集結を減らすように要求するキャビティ圧力救助が作成する。

球はサイズ4"のためのトラニオンそして茎によって&smaller固定される。   サイズ6"のためのトラニオンの版サポート及びより大きい
