商品の詳細:
|
| 弁材料: | ステンレス鋼 | 関係: | フランジ |
|---|---|---|---|
| サイズ: | DN15~DN200 | 操作: | ハンドル |
| 圧力: | PN16 | 媒体: | 水オイル ガス |
| ハイライト: | 完全な左舷フランジの端の球弁,PN16フランジの端の球弁,JB/T79関係のフランジの端の球弁 |
||

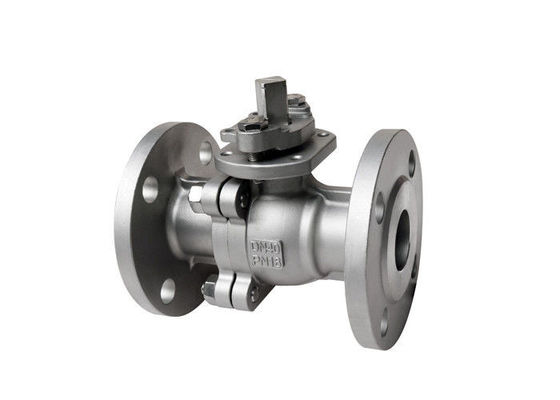

ハンドルは二重フランジがGBの標準を終える完全な左舷フランジを付けたようになった球弁を作動させた
指定
弁の特徴
速い取付け、インライン維持および再建のためのフランジを付けたようになった端との割れたボディ設計。固体球の構造は構造完全性を提供し、流れの乱れを最小にする。
ボディは設計されている一貫した、低い作動のトルクに終って弁のinternalsの余分な圧縮を、防ぐように結合する。
据付パッドは作動の容易さそして互換性のためのISO 5211に従った
底荷を積まれた破裂の証拠の茎。
2 ″へのサイズ1/2の″の投資の鋳造物のボディ及び帽子。サイズのボディ及び帽子を10 ″への2-1/2 「砂型で作りなさい。
基本設計はASME/ANSI B16.34及びEN 12516-1に従った
フランジを付けたようになった端はASME/ANSI B16.5に従った
さしせまった次元はASME/ANSI B16.10に従った
API 598及びANSI B 16.34に従ってテストされる
サイズの範囲:
- DN15~DN200
圧力評価:
- GB PN16 PN25 PN40
温度較差:
- -20°C~185°C
球弁およびゲート弁は同じタイプの弁である。相違はopening&closing部分が球である、球はバルブ本体のまわりで弁のopens&closesを達成するために回ることであり。球弁は媒体の流れ方向を切り、配り、変える主に使用された準備中である。フランジの球弁標準的なGB/T21465-2008 「弁専門用語」の同様に定義される:開始および最後のメンバー（球）は弁茎によって運転され、弁茎の軸線のまわりで回る。
| 単位:mm | |||||||
| 圧力 | サイズ | L | φE | φB | φC | T | f |
| PN16 | 15 | 130 | 95 | 65 | 45 | 14 | 2 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | |
| 65 | 220 | 180 | 145 | 120 | 18 | 3 | |
| 80 | 250 | 195 | 160 | 135 | 20 | 3 | |
| 100 | 280 | 215 | 180 | 155 | 20 | 3 | |
| 125 | 320 | 245 | 210 | 185 | 22 | 3 | |
| 150 | 360 | 280 | 240 | 210 | 24 | 3 | |
| 200 | 400 | 335 | 295 | 265 | 26 | 3 | |
適用
球弁は媒体の流れ方向を切り、配り、変える主に使用された準備中である。
球弁の強さ
1. 帯電防止性能:ばねは球、弁茎およびバルブ本体の間で整理され、転換プロセスによって発生する静電気は得ることができる。
2. ポリテトラフルオルエチレンのような材料によい自動注油式の特性があり、球形ボディとの摩擦損失が小さいので、空気の球弁の耐用年数は長い。
3. 流動抵抗は低く、空気の球弁はいろいろな種類の弁の最も小さい流動抵抗との1である。
4. 弁茎のシールは信頼できる。弁茎が持ち上がる動きとだけ同じ動きを行うので、弁茎のパッキング シールは中型の増加の圧力として、密封の能力アップ傷ついて容易ではないし。
モデル選択
2PC完全な左舷浮遊球弁
| 標準 | ANSI | GB | JIS | DIN |
| 圧力 | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| Matreial | 1) CF8/SS304 2） CF8M/SS316 3） CF3/SS304L 4） CF3M/SS316L 5） WCB | |||
| モデル | 1) 高いプラットホーム モデル2）ハンドル モデル | |||
