商品の詳細:
|
弁: | CF8 | 球: | CF8 |
---|---|---|---|
座席材料: | PTFE | サイズ: | 1/2 " ~8" |
標準: | ANSI | 構造: | 完全な港 |
ハイライト: | 150LBステンレス鋼のフランジを付けたようになった球弁,CF8ステンレス鋼のフランジを付けたようになった球弁,ANSIの標準的なフランジを付けたようになった球弁 |

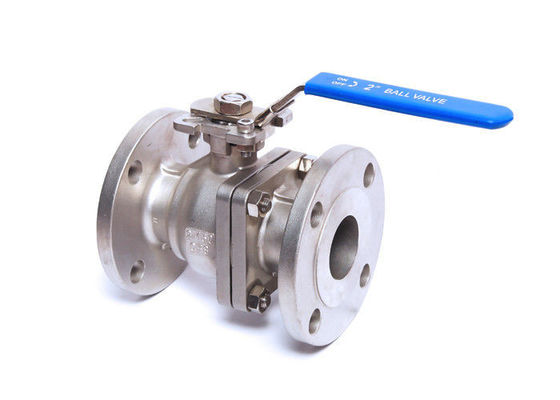

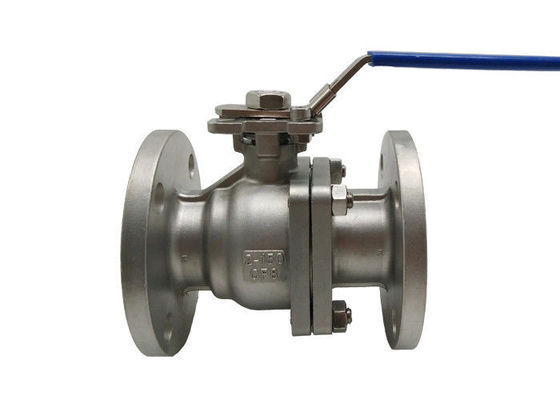

クラス150LB CF8のステンレス鋼のフランジを付けたようになった球弁ハンドルによって作動する2インチ
指定
ステンレス鋼の2部分の完全な港ANSI 150#は弁一般的な化学および産業適用のために球設計されているフランジを付けたようになった。これらの投資の鋳造物弁は四分の一回転掛け金錠のハンドルとの低い作動のトルクを提供する。ハンドルを取除くことは業界標準ISO5211直接据付パッドが付いている電気または空気アクチュエーターの容易な土台を可能にする。これは精密軸系アライメントを保証し、付加的なブラケットおよびカップリングのための必要性を除去する。三重の茎のシールの設計は生きてい荷を積まれた自動調整式であり、摩耗、圧力および温度の変動を補う。すべての弁はAPI 598ごとにテストされる。
制限されていない流れのための完全な港
316ステンレス鋼のボディ、球および茎
証拠の茎を吹きなさい
RTFEの球の座席はサイクル寿命を拡張し、トルクを減らす
三重RTFE/Vitonの茎のシールの設計、荷を積まれる生きている
掛け金の旋錠つまみ(Padlockable)
アクチュエーター準備ができたISO5211直接据付パッド
帯電防止設計
圧力 | サイズ | φD | L | φE | φB | φC | T | f | N-φh | H | H1 | W | M | P |
Class150 | 1/2」 | 13 | 108 | 89 | 60.5 | 35 | 11.5 | 1.6 | 4-16 | 48 | 79 | 135 | 9 | 9 |
3/4" | 19 | 117 | 98 | 70 | 43 | 11.5 | 1.6 | 4-16 | 53 | 84 | 135 | 9 | 9 | |
1" | 25 | 127 | 108 | 79.5 | 51 | 12 | 1.6 | 4-16 | 64 | 95 | 170 | 11 | 11 | |
1 1/4" | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | 4-16 | 71 | 103 | 170 | 11 | 11 | |
1 1/2」 | 38 | 165 | 127 | 98.5 | 73 | 15 | 1.6 | 4-16 | 76 | 111 | 200 | 14 | 14 | |
2" | 51 | 178 | 152 | 120.5 | 92 | 16 | 1.6 | 4-19 | 85 | 120 | 200 | 14 | 14 | |
2 1/2」 | より多くの指定は、私達に自由に連絡する | |||||||||||||
3" | ||||||||||||||
4" | ||||||||||||||
5" | ||||||||||||||
6" | ||||||||||||||
8" |
端的に説明すると導入
浮遊球弁の構造は浮かんでいる。中型圧力の行為の下で、球は出口の端に密封表面に対して出口の端のシーリングを保障するためにある特定の変位および出版物を発生できる。
浮遊球弁に単純構造およびよいシーリング性能があるが、働く媒体に服従する出口のシーリング リングに球の負荷は完全に送信される、従って密封リング材料が球形媒体の労働量に抗できるかどうか考慮することは必要である。この構造は中型および低圧の球弁で広く利用されている。
球弁の強さ
1. 流動抵抗は小さく、全量球弁は流れの抵抗無しにほぼある。
2. 単純構造、小型および軽量。
3. それに2つの密封の表面があり、球弁の密封表面材料はさまざまなプラスチックで広く利用されて、よいが完全なシーリングを達成できる性能をあり、そして密封する。それはまた真空ずっとシステムで広く利用されている。
モデル選択
2PC完全な左舷浮遊球弁
標準 | ANSI | GB | JIS | DIN |
圧力 | 300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
モデル | 1) 高いプラットホーム モデル2)ハンドル モデル |
