商品の詳細:
|
| ボディ材料: | CF8、CF8M、WCB、CF3、CF3M | 球材料: | CF8、CF8M |
|---|---|---|---|
| 座席材料: | PTFE | 左舷モデル: | T港 |
| 標準: | GB | ||
| ハイライト: | 三方フランジの端の球弁,Tの港のフランジの端の球弁,CF8Mのフランジの端の球弁 |
||

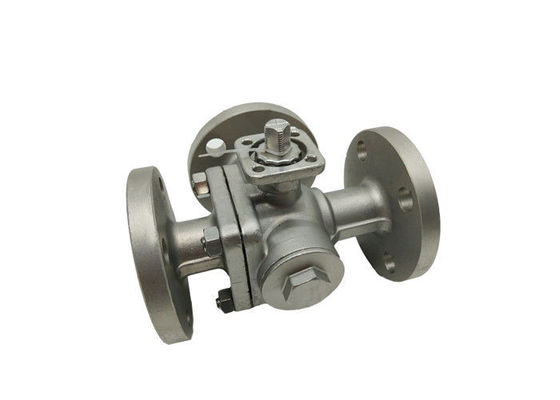

Q45F 16P T -高いプラットホームの制御弁を浮かべる左舷3方法フランジCF8Mの球弁
記述
一つの茎/球のトラニオン サポート設計は球の精密操作そして位置を提供する。この精密な球の位置は頻繁に共通のmulti-piece茎の球の設計で可能ではない。これはまたすべての側面を入口として使用されるか、または漏出なしで港を妨げる割り当てる。
特徴及び利点
一つの茎および球のトラニオン サポート設計
制限されていない流れのための完全な港
3つの座席設計は適切な球の位置を維持する
アクチュエーター据付パッド
帯電防止基づいている装置
定位置安全閉鎖のための開いた、閉鎖した錠装置
T及びL港のための流れの計画は他の多くの流れの計画に合うために再配列される分野である場合もある
4"にサイズのために3/4"利用できる体腔の注入口
三方球弁はTおよびL版で利用できる。Tタイプは3本の直角管が互いに伝達し合い、割れ目および併合として作用するために第3チャネルを断ち切ることを可能にする。L三方球弁のタイプだけは配るために互いに直角2本の管しか接続である、同時に互いに接続した、第3管を保つことができない。
| 圧力 | サイズ | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
| PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
| 20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
| 25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
| 32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
| 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
| 65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 | |
| 80 | 280 | 140 | 195 | 160 | 138 | 8-18 | F10-F12 | 4-φ12 | |
| 100 | 320 | 160 | 215 | 180 | 158 | 8-18 | F10-F12 | 4-φ12 | |
| 125 | 280 | 190 | 245 | 210 | 188 | 8-18 | F12-F14 | 4-φ16 | |
| 150 | 440 | 220 | 280 | 240 | 212 | 8-23 | F14-F16 | 4-φ16 | |
| 200 | 550 | 275 | 335 | 295 | 268 | 12-23 | F14-F16 | 4-φ16 |
適用
弁は産業循環の給水で主に使用され、有害な水撃作用の水そして除去を削減するのに使用されるポンプの加圧水出口の排水、都市給水および排水、高層ビルおよびホテルは管ネットワークの安全な操作を保証する。環境要求事項のフル アカウント、振動、騒音、円滑な運用を取るように設計しなかったし、ことをホテル、住宅の静か確認し、そしてパワー セービング機能を持っている。
浮遊球弁の利点
1. 流動抵抗は低く、抵抗係数は管のlengthhと等しい。
2. 構造は簡単、小さいおよび重量のライト。
3. それは密集し、信頼でき、よいシーリング特性がある。それはまた真空ずっとシステムで広く利用されている。
4. 操作は便利である、開始および完了は急速であり、回転は完全な開始からの長距離制御のために便利の完全な完了へ90°である。
5. 維持は便利である、球弁は単純構造を備え、密封リングは一般に移動可能であり、分解および取り替えは比較的便利である。
6. 十分に開いたか十分に閉められていた場合の、球の密封表面およびバルブ シートが媒体および媒体から隔離される弁の密封表面の腐食をもたらさない。
7. 広い応用範囲は、小さいからの少数のミリメートルへの、高真空からの高圧への少数のメートルまで、加えることができる。
