商品の詳細:
|
| ボディ材料: | CF8 | 座席材料: | PTFE |
|---|---|---|---|
| 力: | ばねのリターン アクチュエーター | 関係: | 二重フランジ |
| 弁のサイズ: | 1/2 " ~8" | 媒体: | 水オイル ガス |
| ハイライト: | 二重フランジの空気の作動させた球弁,DIN3337空気の作動させた球弁,DIN3337空気の球弁 |
||

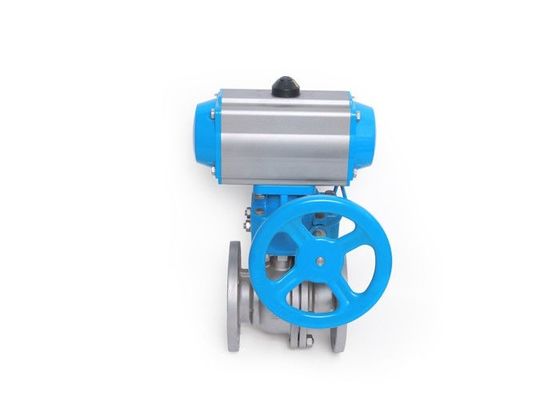

RFのフランジは空気の作動させた球弁12pcs手動手数料が付いているはねる
特徴:
★は高精度、耐久性、悪い帰り打撃の良質の原料から私達の気学的に実行された球弁、安全、信頼できる成っている。
★のスリー ピースの複動式空気の球弁が物質的な準備中の流れを制御するために弁のスイッチを制御するのに使用されている。
従って★それはステンレス鋼304から成り、耐久である。円滑な流通のための従って港のサイズ2"。
食糧のためのステンレス鋼の管システムのために、純粋な生産ライン、飲料、薬および化学薬品、また産業環境保護、水処理、高層ビル、等適した★。
指定
利点
1. 小型および軽量の構造
2. 信頼できる、長続きがする性能
3. アクチュエーター構成へのライン」または「十字の台紙」弁の標準の「
4. ばねリターン設計は50のpsiエア・サプライを低く収容する
5. ステンレス鋼の外的なトリムおよびFKMのOリングの標準
6. アクチュエーター シャフトへの直接弁茎のカップリングはバックラッシュを最小にする
7. 手動手数料の標準
技術的なデータ
単動空気アクチュエーター注文番号。
| モデル | トルク（6Bar） | |
| 開けなさい | 終わり | |
| 行為050S | 13.2Nm | 6.7Nm |
| 行為063S | 24.1Nm | 11.1Nm |
| 行為075S | 47.7Nm | 22.1Nm |
| 行為090S | 73.1Nm | 36.7Nm |
| 行為100S | 109Nm | 50.7Nm |
| 行為115S | 176Nm | 82Nm |
| 行為125S | 227Nm | 105Nm |
| 行為145S | 357Nm | 165Nm |
| 行為160S | 456Nm | 224Nm |
| 行為190S | 871Nm | 379Nm |
| 行為210S | 1000Nm | 521Nm |
| 行為240S | 1423Nm | 721Nm |
| 行為270S | 2345Nm | 1060Nm |
| 行為300S | 2956Nm | 1460Nm |
| 行為350S | 4247Nm | 2346Nm |
| 行為400S | 6559Nm | 2624Nm |
球弁変数（DN15~DN200）
| PN （Mpa） | DN | L | φE | φB | φC | T | f | N-φh | H |
| 1.6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 | 71 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 | 76 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 | 85 |
この球弁によって使用できる付属品
オン/オフ表示器
ナミュールのすべての標準の標準的な電磁弁
空気及び電気空気弁のポジシァヨナー
Declutchableの手動手数料
パネル・ボードのオン/オフ徴候のための限界スイッチ
フィルター+圧力計との調整装置の組合せ
より多くの選択
| 標準 | ANSI | GB | JIS | DIN |
| 圧力 | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| 弁Matreial | 1) CF8/SS304 2） CF8M/SS316 3） CF3/SS304L 4） CF3M/SS316L 5） WCB | |||
| アクチュエーター | 1) 単動（ばねのリターン） 2）倍の機能 | |||
| 付属品 | 1) 限界スイッチ2）電磁弁3）フィルター4）ポジシァヨナー | |||
