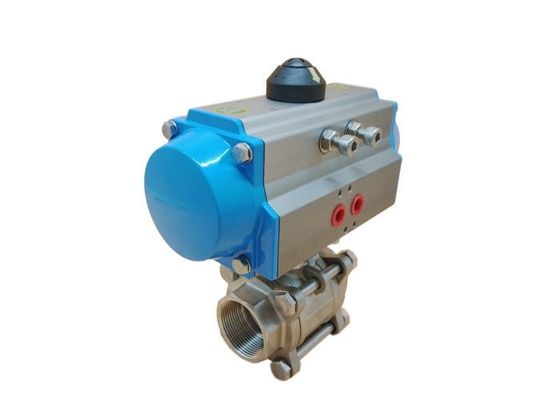

空気の作動させたDN50 DN65 DN80は球弁に通した

ステンレス鋼の空気の作動させた球弁3部分によって通される弁DN50 DN65 DN80

空気アクチュエーター
空気アクチュエーターは圧縮空気の圧力を弁を回すために必要なトルクを発生させる使用する。ほとんどの四分の一回転空気アクチュエーターはピストンおよび棚およびピニオンの歯車機構をトルクを発生させる備えている。アクチュエーターの入口港はアクチュエーターに圧縮空気を導入する。圧縮空気は棚に付すピストンを直線に動かす。従って棚は回転に直線運動を変えるギヤを通してピニオンに接続される。ピニオンはそれを開けるか、または閉めるために弁の球を回す弁茎に同時に論議されてのでこの動きを移す。

指定

• ラック・ピニオンの設計回転式四分の一回転空気アクチュエーター
• 二重代理またはばねのリターン版
• 弁への容易な土台のためのISO5211、DIN3337およびナミュール インターフェイス、限界の配電箱およびポジシァヨナー
• 屋内および屋外の適用のために適した
• 3Nmからの13,024Nm （DA版）および4Nm 6,584Nm （SR版）へのへのトルクの出力
• ニッケルによってめっきされるピニオンが付いているアルミ合金 ハウジング
• ± 5℃の旅行停止調節を用いる旅行角度90°
• -20℃からの+80℃への温度の2棒8まで棒からの作動圧力

利点

1. 小型および軽量の構造

2. 信頼できる、長続きがする性能

3. アクチュエーター構成へのライン」または「十字の台紙」弁の標準の「

4. ばねリターン設計は50のpsiエア・サプライを低く収容する

5. ステンレス鋼の外的なトリムおよびFKMのOリングの標準

6. アクチュエーター シャフトへの直接弁茎のカップリングはバックラッシュを最小にする

7. 手動手数料の標準

技術的なデータ
 二重代理の空気アクチュエーター注文番号。

この球弁によって使用できる付属品
オン/オフ表示器
ナミュールのすべての標準の標準的な電磁弁
空気及び電気空気弁のポジシァヨナー
Declutchableの手動手数料
パネル・ボードのオン/オフ徴候のための限界スイッチ
フィルター+圧力計との調整装置の組合せ

モデル選択
 3PC糸の空気の球弁
