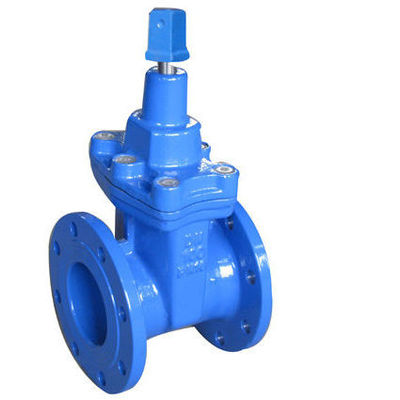

PN10金属によってつけられているゲート弁、茎は弾力性のあるつけられていた弁を密封する

DIN 3352のF4弾力性のあるつけられていたゲート弁PN10/16の上の正方形の頭部



特徴



⊙のショットブラスト

ショットブラストによって終わる保護表面および表面は滑らかおよびneatnessである。



⊙の艶消し塗りの座席

着席の休憩、のない滑らかで連続的な退屈させた方法不純物をpilled得ることは容易ではない。

液体をすぐに作る。



ゴムと扱う⊙

内部および外それから作るゴム製加硫の高度の知識が塗られる

ゴムの伸縮性の確実、および厳密な幾何学次元を確かめるため。ゴム製および延性がある

鋳鉄弁手一緒にほとんど。これは長期使用による衰えを避けることができる。



⊙の反腐食

内部および外無毒な粉のエポキシ樹脂が抵抗する腐食の容量を増強し、質を上げるために塗られる

給水の。



⊙のRuggedization

より古い延性がある鉄弁はnonegoによって影響を与えられることの後で破裂し易い。それは停止できる

破裂は延性がある鉄のよい機械工の機能によって決まる。



⊙ 3 「○」密封されたリング

3 「Oを使うと」–リングは、漏出「O」非常に減らし、–リングはある場合もある

圧力とそして水を停止しないでこの条件の下で取り替えられる。押し出されたaxletree

摩擦抵抗を減らし、操作上のトルクを下げる。そしてそれはスイッチ シールである場合もある

開閉リング。



⊙の堅い円形ボディ

ボディは、堅い幾何学のサイズ弁の内部のシーリングを外に保障するために細かく創設される

プロセス。



⊙のライト級選手

このボディは延性がある鉄、それからであるoldsより20%-30%ライター成っている。容易に固定に

整備。



適用:この弁はそのような物の開くか、または最後の固定のための液体の管で広く適用した

水、汚水処理、電力、エネルギー論の管、化学薬品、船積み、エネルギー源等。



A. Stemのシーリング

三重の安全を提供する3つの独立した茎のシール:

• NBRワイパー リングは外側から土から保護する。

• 4つのNBRのOリングによって耐えるpolyamidは異種金属接触腐食から保護する。

•EPDMのゴム製manchetteの密封は流れに主要な油圧シールとして機能する。

B. Body/ボンネットの関係

バルブ本体およびボンネットの独特なアセンブリは耐久の堅さを保障する:

• 円形のゴム製 ボンネットのガスケットはそれを防ぐ弁のボンネットの休憩に合う

圧力サージによって吹かれることから。

• ステンレス鋼のボンネットのボルトは囲まれる弁のボンネットでさら穴を開けられる

ボンネットのガスケットによっておよび熱い溶解と密封されて。従って腐食危険がない

ボルトが媒体か土--にさらされないので。



C. Wedgeのナット

修理された、必要なくさびのナットは移動可能な弁の部品の数をこうして減らす

腐食および機能不全の危険を最小にすること。くさびのナットはのなされる
最適両立性を提供する能力の注油を用いるdezincificationの抵抗力がある黄銅

ステンレス鋼の茎を使って。

D. Vulcanizedのくさび

延性がある鉄心は飲料水と十分に承認したEPDMのゴムを加硫する

内部的にそして外的に。



鉄の部品は媒体および優秀なゴム製加硫--にさらされない

ゴムの下のはう腐食を防ぐ。



くさびのそしてバルブ本体のガイド均一閉鎖をにもかかわらず保障するため

高圧。



安全な操作はガイドが茎の積み過ぎを防ぐので、保障される。



くさびに大きい直通の穴がおよび中心に空がないので、停滞したのはある

水か不純物は汚染を集め、引き起こすことができない。



設計特微:


紡錘のガスケットのOリング- 「乾燥した糸」-取り替え可能な必要に迫られる。

転がされた糸および忍耐を用いるステンレス鋼の紡錘。

総取り替え可能な紡錘のナットが付いているsufrace rubberedくさび。

全量のゲート弁。

すべての部品は腐食から保護される。





EN 1074-1および2/WRASのEN 1171への弾力性のあるつけられていたゲート弁は、EPDMを承認した
ゴム製部品。

GJS-500-7 （GGG-50）のボディそしてボンネット。固定くさびのナットが付いている延性がある鉄のくさび、

EPDMのゴムと十分に加硫させて。転がされた糸が付いているステンレス鋼最少13%のCrの茎
そしてくさび停止リング。



ナイロン軸受け、EPDMのゴム製manchetteおよびNBRの4つのOリングとの茎のシーリング

ワイパー リング。溝のEPDMのボンネットのガスケット、によって囲まれるさら穴を開けられたボンネットのボルト

ボンネットのガスケットおよび熱い溶解と密封されて。ソケットはEPDMの「ヨーロッパの」シーリング リングと合った

ゴム製。

DIN 30677-2およびGSKの指針へのエポキシのコーティング-内部的にそして外的に。








弁のゲートか閉鎖のメンバーは鋳鉄材料から成っているくさびの形に普通ある

十分に険しい高圧および高い流れの適用のために適するためであるため。





弾力性のある座席ゲート弁では、弁のくさびのGAIMENはエラストマーが塗られる

材料泡堅いシールを高い作動圧力で提供するため。





弁のくさびは弁を進めるか、または引き込めるために通された茎の回転によって作動する

弁ハウジングの水路内のくさび。





弁の閉鎖に、端の形態の弾力性のある材料内部の泡堅いシール

バルブ本体の表面。オペレーティング システム弁の土か他の汚染はに導くことができる

くさびまたは他の機能不全の不完全なシーリング。



現在の発明のもう一つの目的は持っている弾力性のある座席ゲート弁を提供することである

容易に構造の間にもたらされるか、または弁に運ばれるプロダクトの内で引きずられる汚染の有害な効果を克服する改良されたくさびオペレータ システム。



調査から明白になる現在の発明のこれらそして他の目的

付けられた記述およびデッサンは弁の整理、それでから成り立つ弁提供される

弁の通路内の水通路そしてバルブ シートを定義するハウジング。





収容の通路の内で気分にさせられる弁のくさびは操作の方向に沿って動く

弁を通る水の流れを妨げるバルブ シートと接触する閉鎖した位置間

通路および開位置弁の通路を通る水の流れを許可する。





組の離れて間隔をあけられたトラックはくさびの弁ハウジングの内でどちら側でも気分にさせられる

そして操作の方向に沿って伸ばしなさい。組の反対された翼は弁のくさびを続けていった、

各トラックの旅行。弁のくさびにつながれる弁茎は開いた弁の間で反対の交換の方向の弁のくさびを動かし、弁は位置を閉めた。





ローラーはトラックとの転がり約束のための翼で運ばれ、スクレーパーの刃はある

隣接した翼をローラー トラックからの汚染を擦るために続けていった。





トラックははさみ金の有無にかかわらず提供されるかもしれない。翼がローラーなしでのために提供されれば

軽い負荷の適用、例えば、トラックははさみ金なしでできれば提供される。





軽いロード状態は水平に方向づけられるの上部端に、例えば、起こるかもしれない

弁の整理。但し、底の重いロード状態の下で同様に、例えば、

水平に作動させた弁の整理の終わり、こと翼提供されることを好む

負荷軸受けローラーを使って。





この場合トラックが一般にU字型のはさみ金を与えられることが、また好まれる

ステンレス鋼のような険しい材料の断面そして作られて。


指定:



いいえ	部分名	材料
1	ボディ	延性がある鋳鉄
2	くさび	延性がある鋳鉄+ EPDM
3	茎のナット	ZCuAl10Fe3砲金
4	ガスケット	EPDM
5	ボンネット	延性がある鋳鉄
6	腺のガスケット	ZCuAl10Fe3砲金
7	茎	2Cr13 S.S.x 20Cr13
8	腺	延性がある鋳鉄
9	ゴム製 ワイパー	EPDM/NBR
10	手車輪	延性がある鋳鉄








適当な標準

⊙のアメリカの標準
 ANSI/AWWA C509への設計
 ASME B16.10-2000 （ISO 3つのシリーズ）へのさしせまった次元
 SME/ANSI B16.42-1998へのフランジそして訓練



⊙の英国工業規格
 BS5163、BS5150への設計
 BS5163 （ISO 3series、ISO19シリーズ）へのさしせまった次元
 BS4504 part1 （EN1092）へのフランジそして訓練



⊙ドイツ標準
 DIN3352への設計
 DIN3202 （F4へのさしせまった次元:ISO 14のシリーズ;F5: ISO 15のシリーズ）
 BS EN1092へのフランジそして訓練

適用: この弁はそのような水の開くか、または最後の固定のための液体の管で広く適用した、



汚水処理、電力、エネルギー論の管、化学薬品、船積み、エネルギー源等。
