商品の詳細:
|
| 材料: | TP316Lのステンレス鋼 | 結合方式: | 通されたEdns |
|---|---|---|---|
| サイズ: | 2 | 合金: | T304かT316L |
| 標準: | 3A ASME BPE | 様式: | 蝶弁 |
| ハイライト: | 2"衛生蝶弁,全量衛生蝶弁,EPDMは衛生蝶弁をつける |
||

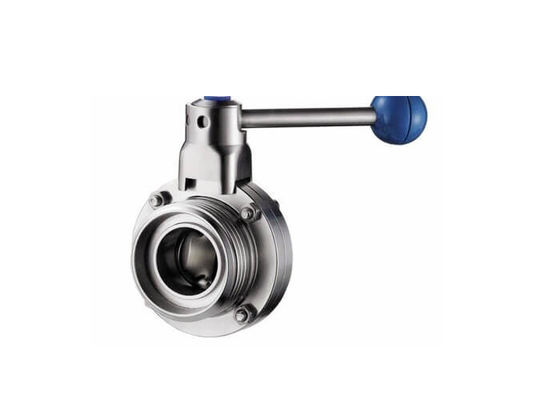

全量2"引きのハンドル、手動タイプが付いている衛生蝶弁
特徴:
それは分離および制御のためのプロセス配管システムで広く利用されている糸端である、/糸が付いている手動タイプ衛生蝶弁。この蝶弁は手動で作動する。
指定:
利用できるサイズ:4"への1/2」（1/2」、3/4"、1"、1 1/2」、2"、2 1/2」、3"、4"）;DN15 - DN100 （DN15、DN20、DN25、DN40、DN50、DN65、DN80、DN100）。
材料:バルブ本体およびディスク材料はAISI 304である場合もあるまたはAISI 316L、304Lおよび316の材料は要望に応じて利用できる。
最高。働き圧力:DN25/1」- DN100/4」のための145psi （10bar）;DN125/5」- DN150/6」のための116psi （8bar）;DN200/8」- DN300/12」のための73psi （5bar）。
温度較差:14 | 248°F （- 10 | 120°C） EPDMの座席、-58と| 356°F （- 50 | +180°C） VMQ （シリコーンの）座席と。
操作:プロダクト写真ショーとして4位置の引きのハンドル
端関係:糸/糸
表面処理:RA 16 | 32µin （0.4 | 0.8µm）、RA 32µinはデフォルトである。
選択:
バルブ本体およびディスク材料はAISI 304である場合もあるまたはAISI 316L、304Lおよび316の材料は要望に応じて利用できる。
座席およびガスケットはEPDM、VMQ （シリコーン）またはViton （FPM）、FDA 21CFR177.2600に従うすべてのどちらである場合もある。
端関係は通される、私ラインまたは他フランジを付けたようになることができる、衛生三クランプ、要望に応じてバット溶接される。
ハンドル:4位置の引きのハンドル;プラスチック カバーが付いているまたは純粋なステンレス鋼の複数の位置のハンドル。
記述:
| 鋼鉄 | プロダクトは鋼鉄部品をぬらした | AISI 304か316L | 物質的な点検報告を提供される |
| 他の鋼鉄部品 | AISI 304 | ||
| シール材料 | 標準 | EPDM | すべてのシール材料はFDA 21CFR117.2600に従う |
| 選択 | VMQ/Viton （FPM） | ||
| 圧力 | 働き圧力 | ≤145psi （10bar） | |
| 空気アクチュエーターのための供給圧力 | 70 | 116psi （5 | 8bar） | ||
| 温度 | 働く温度 |
EPDM:14 | 248°F （- 10 | 120°C） VMQ （シリコーン）:-58 | 356°F （- 50 | +180°C） Viton （FPM）:-22 | 428°F （- 30 | +220°C） |
|
| 殺菌の温度 | 150°C （302°F）、最高。20分 | ||
| 表面処理 | 中の表面処理 | RA 16 | 32µin （0.4 | 0.8µm） | |
| 外面の処置 | RA 32 | 64µin （0.8 | 1.6µm） | ||
| 関係 | 端関係:バット溶接された、衛生クランプ、男性および女性の通される、私ラインまたは他要望に応じてフランジを付けたようになる。 | ||
化学成分:
| 要素 | 316L （wt %） |
| C / 最高。 | 0.035 |
| Mn/最高 | 2.00 |
| P / 最高 | 0.045 |
| S / 最高 | 0.005 - 0.017 |
| Si/最高 | 1.00 |
| NI | 10.00 - 14.00 |
| Cr | 16.00 - 18.00 |
| Mo | N/A |
| Fe | Bal. |
| CU | N/A |
| N | N/A |
機械特性:
| 等級 | 引張強さ （Mpa） |
降伏強さ （Mpa） |
延長 （%） |
硬度 （HRB） |
316L |
≥485 |
≥170 |
≥35 |
≤90 |
品質保証:
1. 物質的な管理された及び正確に機械で造られる。
2.容易に溶接される
3.すぐに合われる
4.高い防蝕
5.長い耐用年数
6.安全在庫システム。
7。よく包まれる
8.速く渡される
9.表面の終わり:#180屑、#320屑
適用:
NYHAUのステンレス鋼の衛生弁は製造工業の広い範囲に適当である:
1. 食糧及び飲料
2. 酪農場
3. ワイン及びビール醸造所
4. 化粧品
5. 薬学
6. 人間工学
