商品の詳細:
|
| ボディ材料: | SS304 SS316 | 球材料: | CF8、CF8M |
|---|---|---|---|
| 座席材料: | PTFE | 標準: | GB、ANSI、JIS、DIN |
| サイズ: | DN15 | DN200 | 圧力: | 10K 20K |
| ハイライト: | SS316フランジの端の球弁,20Kフランジの端の球弁,DINの標準的なフランジの端の球弁 |
||

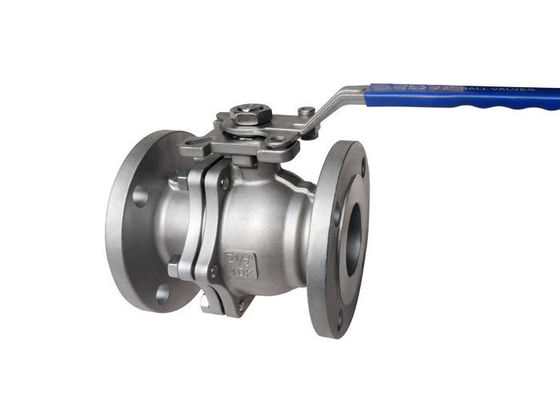

JIS 20K 2PCはモーターのための鋼球弁ISO5211の直接据付パッドを投げた
指定
球弁
適当な標準:
- 設計および製造:ASME B16。34、API608
- 関係:JIS B2212 | B213
- テストおよび点検:JIS B2003、API6D
- 向かい合って次元:JIS B2002
サイズの範囲:
- DN15 | DN200
圧力評価:
- JIS 10K 20K
温度較差:
- - 20 °C | 185 °C
球弁の入り口および閉鎖の部分（球）は弁茎によって運転され、弁茎の軸線のまわりで回る。主に中型の準備中を断ち切るか、またはつけることを使用しまた流動規則および制御に使用することができる。実用新案権に密集した構造、信頼できるシーリング、単純構造および便利な維持の利点があり、密封表面および球形の表面は頻繁に媒体によって容易に腐食しない、作動し易く、維持し易く閉鎖した状態に。
| 圧力 | サイズ | φD | L | φE | φB | φC | T | f | N-φh | H | H1 | W | M | P | A1 | A2 | B1 | B2 |
| JIS 10K | 15 | 15 | 108 | 95 | 70 | 52 | 12 | 1 | 4-15 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
| 20 | 20 | 117 | 100 | 75 | 58 | 14 | 1 | 4-15 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
| 25 | 25 | 127 | 125 | 90 | 70 | 14 | 1 | 4-19 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 32 | 32 | 140 | 135 | 100 | 80 | 16 | 2 | 4-19 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 40 | 38 | 165 | 140 | 105 | 85 | 16 | 2 | 4-19 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 50 | 50 | 178 | 155 | 120 | 100 | 16 | 2 | 4-19 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 65 | 私達に自由に連絡しなさい | |||||||||||||||||
| 80 | ||||||||||||||||||
| 100 | ||||||||||||||||||
| 125 | ||||||||||||||||||
| 150 | ||||||||||||||||||
| 200 | ||||||||||||||||||
適用
、しかしまた水、溶媒、酸および天燃ガスのような概要の働く媒体のために適した、酸素、過酸化水素、メタンおよびエチレンのようなさまざまな企業で広く利用されている粗い働く条件の媒体のために適した。
強さ
1. 流動抵抗は小さい:球とバルブ本体間の接続管の横断面は等しく、球形の道は円アークおよび球を通して中型のパスによって接続され、流動抵抗は小さい。
2.よい密封の性能:バルブ シートよい保障するある特定の伸縮性がある変形を用いるPTFE材料をおよび高力は採用し、性能を達成し、弁の安定性を密封する。
3.長い耐用年数:首材料を見るバルブ・コアおよびライトはオーステナイトのステンレス鋼から成り、バルブ シート材料はPTFEからよい耐食性を達成し、弁の耐用年数を延長できる成っている。
モデル選択
2PC完全な左舷浮遊球弁
| 標準 | ANSI | GB | JIS | DIN |
| 圧力 | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| Matreial | 1) CF8/SS304 2） CF8M/SS316 3） CF3/SS304L 4） CF3M/SS316L 5） WCB | |||
| モデル | 1) 高いプラットホーム モデル2）ハンドル モデル | |||
