商品の詳細:
|
| ボディ材料: | CF8 | 座席材料: | PTFE |
|---|---|---|---|
| 力: | ばねのリターン アクチュエーター | 関係: | 二重フランジ |
| 弁のサイズ: | 1/2 " ~8" | 媒体: | 水オイル ガス |
| ハイライト: | 単動空気の作動させた3つの方法弁,弁を離れて単動空気,弁を離れて空気ISO5211 |
||

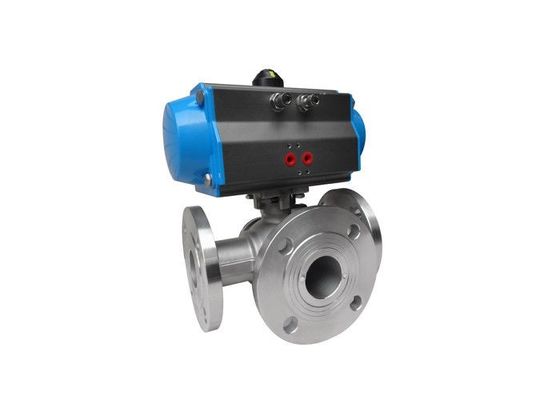

ばねの弁の帰りの単動空気の作動させた3つの方法弁
指定
利点
1. 流動抵抗は、同じ長さの管の抵抗係数等しい。
2. 小型単純構造ライト級選手。
3. 近く、信頼できる弁のシーリング表面材料の広く利用されたプラスチックは、密封して、およびずっと真空システムで広く利用されている。
4. 十分に開いたからリモート・コントロールを促進するために十分に閉められているへの、作動すること容易限り回転90°、急速に開閉する。
5. 容易な維持、簡単な球弁、シールは一般に活動、取り外しの取り替えであるより便利である。
6. 、媒体によって、十分に開いたのではか十分に閉鎖した、密封表面によりおよび誘電性の分離の球および座席は弁のシーリング表面の腐食を引き起こさない。
技術的なデータ
単動空気アクチュエーター注文番号。
| モデル | トルク（6Bar） | |
| 開けなさい | 終わり | |
| 行為050S | 13.2Nm | 6.7Nm |
| 行為063S | 24.1Nm | 11.1Nm |
| 行為075S | 47.7Nm | 22.1Nm |
| 行為090S | 73.1Nm | 36.7Nm |
| 行為100S | 109Nm | 50.7Nm |
| 行為115S | 176Nm | 82Nm |
| 行為125S | 227Nm | 105Nm |
| 行為145S | 357Nm | 165Nm |
| 行為160S | 456Nm | 224Nm |
| 行為190S | 871Nm | 379Nm |
| 行為210S | 1000Nm | 521Nm |
| 行為240S | 1423Nm | 721Nm |
| 行為270S | 2345Nm | 1060Nm |
| 行為300S | 2956Nm | 1460Nm |
| 行為350S | 4247Nm | 2346Nm |
| 行為400S | 6559Nm | 2624Nm |
150LB球弁変数（1/2 " ~8"）
| 圧力 | サイズ | φD | L | φE | φB | φC | T | f |
| Class150 | 1/2」 | 13 | 108 | 89 | 60.5 | 35 | 11.5 | 1.6 |
| 3/4" | 19 | 117 | 98 | 70 | 43 | 11.5 | 1.6 | |
| 1" | 25 | 127 | 108 | 79.5 | 51 | 12 | 1.6 | |
| 1 1/4" | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | |
| 1 1/2」 | 38 | 165 | 127 | 98.5 | 73 | 15 | 1.6 | |
| 2" | 51 | 178 | 152 | 120.5 | 92 | 16 | 1.6 |
この球弁によって使用できる付属品
オン/オフ表示器
ナミュールのすべての標準の標準的な電磁弁
空気及び電気空気弁のポジシァヨナー
Declutchableの手動手数料
パネル・ボードのオン/オフ徴候のための限界スイッチ
フィルター+圧力計との調整装置の組合せ
より多くの選択
| 標準 | ANSI | GB | JIS | DIN |
| 圧力 | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| 弁Matreial | 1) CF8/SS304 2） CF8M/SS316 3） CF3/SS304L 4） CF3M/SS316L 5） WCB | |||
| アクチュエーター | 1) 単動（ばねのリターン） 2）倍の機能 | |||
| 付属品 | 1) 限界スイッチ2）電磁弁3）フィルター4）ポジシァヨナー | |||
