商品の詳細:
|
| 材料: | SS316 | 座席材料: | PTFE |
|---|---|---|---|
| 力: | ばねのリターン アクチュエーター | 圧力: | 10K 20K |
| 弁のサイズ: | 15A~200A | 媒体: | 水オイル ガス |
| ハイライト: | SS316空気の作動させた球弁,50A空気の作動させた球弁,完全な左舷空気の作動させた球弁 |
||

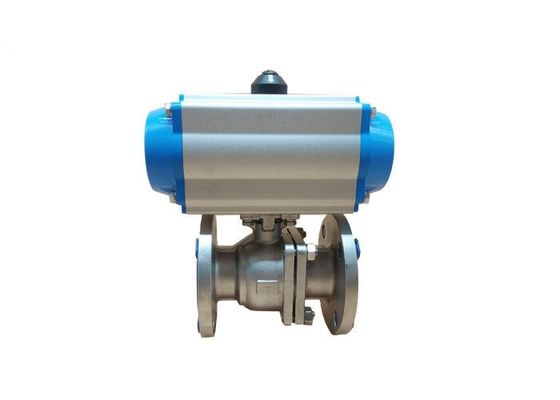

SS316 2PCの完全な左舷空気空気の作動させた球弁Q641F JIS10K 50A
変数
| 電源 | AC220V |
| サイズ | DN15-250 |
| 中型の臨時雇用者 | -80°C~160°C （congelation無し。） |
| 作動圧力 | PN1.0~2.5 （MPa） |
| 行為モード | 4-20mA信号入力フィードバック、0-90°旋回 |
| 行為の時間 | 4~30S |
| ボディ関係 | フランジ |
| ボディ材料 | WCB、ZG1CrM0、ZG1Cr18Ni9Ti |
| 密封された材料 | PTFE |
| アクチュエーター材料 | 鋳造アルミの合金 |
| 適当な媒体 | 酸、アルカリ、塩、塩素のガス、蒸気、源水、鉱山のパルプおよびペーパー パルプ、水のregia、オキシダント、還元剤、腐食性の化学液体。 |
指定
利点
1. 小型および軽量の構造
2. 信頼できる、長続きがする性能
3. アクチュエーター構成へのライン」または「十字の台紙」弁の標準の「
4. ばねリターン設計は50のpsiエア・サプライを低く収容する
5. ステンレス鋼の外的なトリムおよびFKMのOリングの標準
6. アクチュエーター シャフトへの直接弁茎のカップリングはバックラッシュを最小にする
7. 手動手数料の標準
適当な一流媒体
| 中型の状態 | 中型の臨時雇用者。 | 中型圧力 | 中型の特徴 | 中型の集中 | 中型の名前 |
| 液体 | -80ºC~+160ºC | 0~20kg/cm2 | 強い腐食、高い洗浄削るため | 無制限 | 酸、アルカリ、塩、塩素、蒸気、源水、鉱山のパルプ、ペーパー パルプ、水のregia、オキシダント、還元剤。 |
| ガス | -80ºC~+160ºC | 0~20kg/cm2 | 強い腐食、高い洗浄削るため | 無制限 | |
| 液体および固体の混合物 | -80ºC~+160ºC | 0~20kg/cm2 | 強い腐食、高い洗浄削るため |
<60> |
技術的なデータ
単動空気アクチュエーター注文番号。
| DN （mm） |
D | D1 | D2 | d | K | M | L | B | F | H1 | H2 | L1 | L2 | 重量 kg |
| 15 | 95 | 15 | 28 | 45 | 65 | 4XΦ14 | 102 | 14 | 2 | 525 | 55 | 170 | 83 | |
| 20 | 105 | 15 | 28 | 55 | 75 | 4XΦ14 | 102 | 14 | 2 | 535 | 60 | 186 | 95 | |
| 25 | 115 | 20 | 40 | 66 | 85 | 4XΦ14 | 102 | 14 | 2 | 535 | 65 | 186 | 95 | |
| 32 | 135 | 25 | 46 | 78 | 100 | 4XΦ18 | 114 | 16 | 2 | 545 | 75 | 206 | 103 | |
| 40 | 145 | 32 | 54 | 85 | 110 | 4XΦ18 | 114 | 16 | 2 | 555 | 80 | 262 | 103 | |
| 50 | 160 | 40 | 65 | 100 | 125 | 4XΦ18 | 124 | 16 | 2 | 565 | 90 | 270 | 109 | |
| 65 | 180 | 50 | 80 | 120 | 145 | 4XΦ18 | 145 | 18 | 2 | 580 | 100 | 301 | 122 | |
| 80 | 195 | 65 | 100 | 135 | 160 | 8XΦ18 | 165 | 20 | 2 | 600 | 110 | 392 | 142 | |
| 100 | 215 | 80 | 110 | 155 | 180 | 8XΦ18 | 194 | 20 | 2 | 650 | 120 | 460 | 152 | |
| 125 | 245 | 100 | 135 | 185 | 210 | 8XΦ18 | 210 | 22 | 3 | 700 | 135 | 515 | 174 | |
| 150 | 280 | 125 | 165 | 210 | 240 | 8XΦ23 | 229 | 24 | 3 | 750 | 150 | 560 | 205 | |
| 200 | 335 | 160 | 205 | 265 | 295 | 12XΦ23 | 243 | 26 | 3 | 800 | 180 | 654 | 226 | |
| 250 | 405 | 210 | 260 | 320 | 355 | 12XΦ26 | 297 | 30 | 3 | 850 | 210 | 654 | 260 | |
| 300 | 460 | 250 | 322 | 375 | 410 | 12XΦ26 | 340 | 30 | 3 | 950 | 240 | 725 | 294 | |
| 350 | 520 | 300 | 365 | 435 | 470 | 16XΦ26 | 422 | 34 | 3 | 1000 | 270 | 742 | 380 |
JISの標準的な球弁変数（15A~200A）
| 圧力 | サイズ | φD | L | φE | φB | φC | T |
| JIS 10K | 15 | 15 | 108 | 95 | 70 | 52 | 12 |
| 20 | 20 | 117 | 100 | 75 | 58 | 14 | |
| 25 | 25 | 127 | 125 | 90 | 70 | 14 | |
| 32 | 32 | 140 | 135 | 100 | 80 | 16 | |
| 40 | 38 | 165 | 140 | 105 | 85 | 16 | |
| 50 | 50 | 178 | 155 | 120 | 100 | 16 |
この球弁によって使用できる付属品
オン/オフ表示器
ナミュールのすべての標準の標準的な電磁弁
空気及び電気空気弁のポジシァヨナー
Declutchableの手動手数料
パネル・ボードのオン/オフ徴候のための限界スイッチ
フィルター+圧力計との調整装置の組合せ
より多くの選択
| 標準 | ANSI | GB | JIS | DIN |
| 圧力 | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| 弁Matreial | 1) CF8/SS304 2） CF8M/SS316 3） CF3/SS304L 4） CF3M/SS316L 5） WCB | |||
| アクチュエーター | 1) 単動（ばねのリターン） 2）倍の機能 | |||
| 付属品 | 1) 限界スイッチ2）電磁弁3）フィルター4）ポジシァヨナー | |||
