商品の詳細:
|
| ボディ材料: | CF8 | 座席材料: | PTFE |
|---|---|---|---|
| 力: | ばねのリターン アクチュエーター | 関係: | 二重フランジ |
| 弁のサイズ: | 1/2 " ~8" | 媒体: | 水オイル ガス |
| ハイライト: | 150LB空気のアクチュエーター弁,CF8空気の球弁,150LB空気の作動させた球弁 |
||

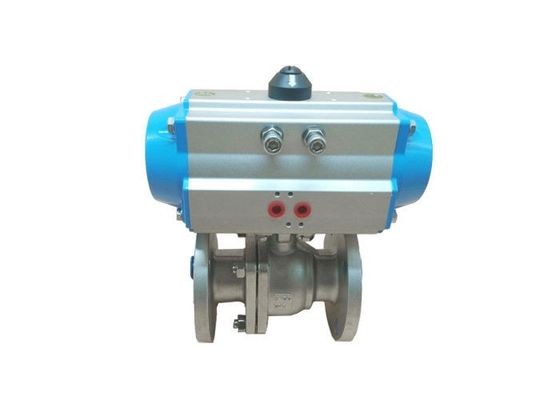

二重代理のフランジの空気の作動させた球弁の制御弁150LB
空気の作動させた高温フランジを付けたようになった球弁
高温より困難な適用のために適した気学的に作動させたフランジを付けたようになったPN16またはANSI 150の球弁。全量はさまざまな端関係のための選択のステンレス鋼、3部分弁入って来、カーボンは補強されたPTFEの座席およびシールを満たした。
弁は熱消散延長（TSM）によって強力な空気のばねのリターンか二重代理のアクチュエーターに合う。
構成可能の選択は限界スイッチ、電磁弁およびポジシァヨナーを含んでいる。
さらに、私達の空気の四分の一回転ラック・ピニオンのアクチュエーターは両方のためにナミュール インターフェイスからの5.5棒そして利点の試験圧力を要求する30%の安全率の組み込みと試験電磁弁およびswitchbox大きさで分類される。
利点
1. 小型および軽量の構造
2. 信頼できる、長続きがする性能
3. アクチュエーター構成へのライン」または「十字の台紙」弁の標準の「
4. ばねリターン設計は50のpsiエア・サプライを低く収容する
5. ステンレス鋼の外的なトリムおよびFKMのOリングの標準
6. アクチュエーター シャフトへの直接弁茎のカップリングはバックラッシュを最小にする
7. 手動手数料の標準
指定
技術的なデータ
二重代理の空気アクチュエーター注文番号。
| 倍 機能 |
モデル | トルク（5.5Bar） |
| 行為042D | 8.4Nm | |
| 行為050D | 18.3Nm | |
| 行為063D | 32.2Nm | |
| 行為075D | 64Nm | |
| 行為090D | 101Nm | |
| 行為100D | 146Nm | |
| 行為115D | 236Nm | |
| 行為125D | 305Nm | |
| 行為145D | 478Nm | |
| 行為160D | 624Nm | |
| 行為190D | 1185Nm | |
| 行為210D | 1447Nm | |
| 行為240D | 2126Nm | |
| 行為270D | 3229Nm | |
| 行為300D | 4197Nm | |
| 行為350D | 6283Nm | |
| 行為400D | 8953Nm |
150LB球弁変数（1/2 " ~8"）
| 圧力 | サイズ | φD | L | φE | φB | φC | T | f |
| Class150 | 1/2」 | 13 | 108 | 89 | 60.5 | 35 | 11.5 | 1.6 |
| 3/4" | 19 | 117 | 98 | 70 | 43 | 11.5 | 1.6 | |
| 1" | 25 | 127 | 108 | 79.5 | 51 | 12 | 1.6 | |
| 1 1/4" | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | |
| 1 1/2」 | 38 | 165 | 127 | 98.5 | 73 | 15 | 1.6 | |
| 2" | 51 | 178 | 152 | 120.5 | 92 | 16 | 1.6 |
この球弁によって使用できる付属品
オン/オフ表示器
ナミュールのすべての標準の標準的な電磁弁
空気及び電気空気弁のポジシァヨナー
Declutchableの手動手数料
パネル・ボードのオン/オフ徴候のための限界スイッチ
フィルター+圧力計との調整装置の組合せ
より多くの選択
| 標準 | ANSI | GB | JIS | DIN |
| 圧力 | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| 弁Matreial | 1) CF8/SS304 2） CF8M/SS316 3） CF3/SS304L 4） CF3M/SS316L 5） WCB | |||
| アクチュエーター | 1) 単動（ばねのリターン） 2）倍の機能 | |||
| 付属品 | 1) 限界スイッチ2）電磁弁3）フィルター4）ポジシァヨナー | |||
