商品の詳細:
|
| サイズ: | 60"へのNPS 2" | 圧力: | 150LBへの2500LB |
|---|---|---|---|
| 温度較差: | -196℃~300℃の低いtemperatue、正常な温度および高温 | ボディおよびトリム材料: | 鋳造物鋼鉄、WCB、ASTM A105、ASTM A350 LF2、ASTM A182 F304 F304L F316/F316L/F51 F53 F55、ASTM A351 CF8 CF8M CF3 |
| 座席材料: | PTFE、RPTFE、DEVLON、Molonのかいま見、金属の座席 | ボディおよび茎のシーリング: | Oリング（FKM、FFKM NBR、FPM HNBR、VITON、EPDM、AFLAS）、螺線形の傷のガスケットの（316SS+グラファイト）パッキング（グラファイト、PTFE） |
| ハイライト: | 全量造られた球弁,bwは造られた球弁を終える,破裂の証拠によって造られる球弁 |
||

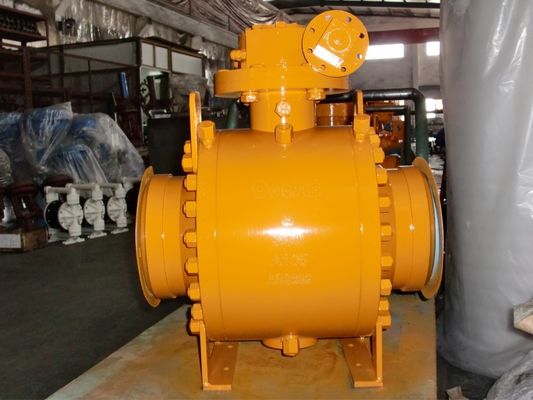

側面の記入項目のトラニオンのタイプ鍛造材の球弁BWは終わる
主な特長:
側面の記入項目のトラニオンは球弁をである媒体の圧力の下で移動可能であるずっと2つの浮遊座席が付いている設計されていた二つの部分から成ったボディ タイプまたはスリー ピースのボディ タイプおよび取付けた。座席の底の下で、ばねを前もって積む座席は球を堅く付けるように信頼できるの密封を保障するために2つの浮遊座席がまた媒体の圧力ことができる座席を押す球の表面を、他もっと堅く付ける、ことができることを保障するために置かれる。
トラニオンの球弁は媒体の圧力の下で変位を発生できる移動可能な座席シール リングが装備されている。そのどの中型圧力でもあれば、圧力は球にバルブ シートのシール リングを堅く押し、球弁の密封の性能を保証する。
設計特微
球弁はISO14313、API 6D、BS 5351、GB/T 19672に従って設計されている;
よいの単純構造性能および小さいトルクを密封する;
最低流れの抵抗の全量のおよび減らされた退屈させた設計（実際にゼロ）;
緊急の密封剤の注入;
キャビティ圧力自己の救助;
独立した球および茎;
低い放出パッキング;
火の安全な、帯電防止anti-blowout茎の設計;
バルブ シート機能DBB、DIB-1、DIB-2;
任意延長ボンネット。
製品範囲
ボディ材料:炭素鋼、ステンレス鋼、合金鋼
わずかな直径:2" ~60" （DN50~DN1500）
端関係:RF、RTJ、BW
圧力範囲:Class150~2500 （PN16~PN420）
働く温度:- 46℃~+200℃
操作:レンチ、みみずギヤ、電気、空気、オイルのアクチュエーターおよび電気流体式のアクチュエーター上のガス
| 球弁のタイプ | 設計および製造 | 向かい合って/エンドツーエンド | フランジ次元 | 圧力温度の評価 | 点検およびテスト |
| フランジの球弁を裂きなさい | BS5351 | ANSI B16.10 | ANSI B16.5 | ANSI B16.34 | API6D |
| 固定フランジの球弁 | API6D/API608 | API6D | ANSI B16.47 | ANSI B16.34 | API598 |
主要な材料
| ボディ材料 | トリム材料 | シール材料 | ガスケット/パッキング |
| WCB/LCB/CF8/CF8M/CF3/CF3M、等。 | SS410、SS420、SS304、SS316、等 | PTFE、RPTFE、かいま見、PPL、等。 | グラファイト。PTFE、PPL。等. |
トラニオンによって取付けられる球弁は操作のタイプがみみずギヤ、manul、pneumacticまたは電気アクチュエーターを含んでいるフランジの関係およびバット溶接の端関係の同様に大将であるパイプライン媒体を断ち切るか、またはつけるために2500、PN16~PN160、JIS 10K~ JIS 20Kを分類するさまざまな種類のクラス150のパイプラインの使用のために適している。
破裂の証拠の茎:
茎は柔和によって保たれる必要なTタイプの円形の肩が付いている球と別に作られる。（他の設計は要求あり次第利用できる）
帯電防止装置:
グラファイトのタイプ帯電防止装置とばねは球、茎、腺のフランジおよびボディの間ですべての金属部品間の電気継続を保つために加えられる。そして最も厳しいサービス条件より低い抵抗を保障しなさい。
グリースの注入装置
DN150のため（NPS 6）及びより大きいDN125に密封のグリースの注入装置を茎およびバルブ シート、与えられる及びより小さい、私達は顧客の要求に従って密封のグリースの注入装置を提供してもいい。Oリングが偶然傷つくとき注入された密封剤によってバルブ シートのリングおよび茎の漏出を通して媒体を防ぐために密封した。
密封の選択
柔らかい座席:Oリングのシールに金属をかぶせる金属
微粒子の信頼できる密封の低いトルクに適当な単純構造の信頼できるシーリング顧客の最高に会うため
広い適用安価。信頼性および低いトルクの条件を密封する媒体の条件
火の安全な設計
球弁は火安全なテストの100%のパスを保障する。球弁がOリングのシールおよび金属のグラファイトの螺線形によって傷つけられるガスケットで2密封された設計を適用するように。弁が火にあるとき、PTFEの座席シール、ガスケット、Oリングのシール、ゴム製等のような非金属材料は損なわれる、その間金属のグラファイトの螺線形によって傷つけられるガスケットの外の層は二次シールを提供する。柔らかい座席が燃える場合、金属の座席は効果的に内部漏出および外的な漏出を制御するばねの要請の下で自動的に球が付いている金属のシールを形作る。弁の設計はAPI 607、API 6FA、BS 6755のJB/T 6899および他の標準と十分に一致する、
二重分離及び裁ち切り（DIB）
二重ピストン効果の座席は、中型圧力は、上下流に、また体腔で、球に対して座席リングを押す結果として生じる推圧、二重ピストン効果の座席リングが付いている弁を体腔の終わる圧力の集結を減らすように要求するキャビティ圧力救助が作成する。
二重ブロック及び裁ち切り（DBB）
球が閉鎖した位置にあるとき、各座席はアップ/ダウン流れの間でプロセス媒体を同時に独自に封鎖し、体腔、下水管および出口弁を通して引っ掛けられたキャビティ圧力（DBB）を出血させることを割り当てる。二重ブロックおよび裁ち切り機能は弁を重圧の下で洗い流し、座席がきちんと密封していることを確認することを可能にする。
球はサイズ4"のためのトラニオンそして茎によって&smaller固定される。 サイズ6"のためのトラニオンの版サポート及びより大きい
