商品の詳細:
|
サイズ: | 60"へのNPS 2" | 圧力: | 150LBへの2500LB |
---|---|---|---|
温度較差: | -196℃~300℃ 低い穏健で、正常な温度および高温 | ボディおよびトリム材料: | 鋳造物鋼鉄、WCB、ASTM A105、ASTM A350 LF2、ASTM A182 F304 F304L F316/F316L/F51 F53 F55、ASTM A351 CF8 CF8M CF3 |
座席材料: | PTFE、RPTFE、DEVLON、Molonのかいま見、金属の座席 | ボディおよび茎のシーリング: | Oリング(FKM、FFKM NBR、FPM HNBR、VITON、EPDM、AFLAS)、螺線形の傷のガスケットの(316SS+グラファイト)パッキング(グラファイト、PTFE) |
ハイライト: | NPS 20"トラニオンによって取付けられる球弁,2500lbトラニオンによって取付けられる球弁,柔らかい座席トラニオンによって取付けられる球弁 |

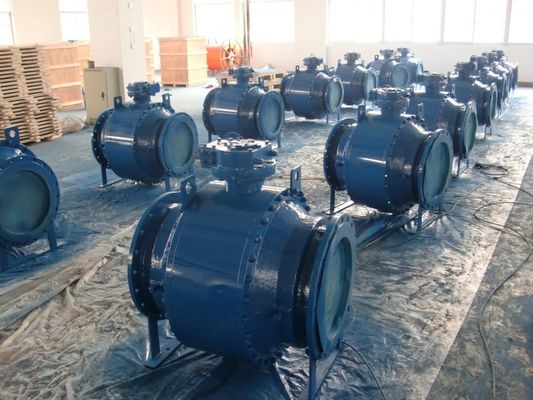

柔らかい座席側面の記入項目のトラニオンのタイプ ボール弁
トラニオンの側面の記入項目の球弁の典型的な塗布はガスまたは原油のパイプライン、より大きいサイズ(60インチまで)および高圧クラス(ASME 4500かAPI 15000psi)のためである。ボディ・コンストラクションはより小さいサイズ(6"までRB)のための2か3部分、larges次元のための3部分である場合もある。原料は鍛造材または遠心鋳造のどれである場合もある。広範囲材料:炭素鋼の、オーステナイトまたはmartensitic SS、複式アパートsuperduplex SSのニッケル ベースの合金。特別な適用のための標準的で、溶接されたボディとしてボルトで固定されたボディ(特定のセクションを見なさい)。
弁の主要な技術的な特徴は反破裂の茎を含み、バルブ シートは3つの版の利用できる設計する:
SPE (単一ピストン効果):座席は上流圧力だけによって活気づく。
DPE (二重ピストン効果):座席は上流圧力または体腔圧力によって活気づけることができる。
二重(上流のSPEおよび下流のDPE):2つの座席設計を結合して、二重障壁座席密封の失敗の場合には確実である場合もある上で説明した
球弁のタイプ | 設計および製造 | 向かい合って/エンドツーエンド | フランジ次元 | 圧力温度の評価 | 点検およびテスト |
フランジの球弁を裂きなさい | BS5351 | ANSI B16.10 | ANSI B16.5 | ANSI B16.34 | API6D |
固定フランジの球弁 | API6D/API608 | API6D | ANSI B16.47 | ANSI B16.34 | API598 |
主要な材料
ボディ材料 | トリム材料 | シール材料 | ガスケット/パッキング |
WCB/LCB/CF8/CF8M/CF3/CF3M、等。 | SS410、SS420、SS304、SS316、等 | PTFE、RPTFE、かいま見、PPL、等。 |
グラファイト。PTFE、PPL。等. |
密封の選択
柔らかい座席:Oリングのシールに金属をかぶせる金属
微粒子の信頼できる密封の低いトルクに適当な単純構造の信頼できるシーリング顧客の最高に会うため
広い適用安価。信頼性および低いトルクの条件を密封する媒体の条件
火の安全な設計
球弁は火安全なテストの100%のパスを保障する。球弁がOリングのシールおよび金属のグラファイトの螺線形によって傷つけられるガスケットで2密封された設計を適用するように。弁が火にあるとき、PTFEの座席シール、ガスケット、Oリングのシール、ゴム製等のような非金属材料は損なわれる、その間金属のグラファイトの螺線形によって傷つけられるガスケットの外の層は二次シールを提供する。柔らかい座席が燃える場合、金属の座席は効果的に内部漏出および外的な漏出を制御するばねの要請の下で自動的に球が付いている金属のシールを形作る。弁の設計はAPI 607、API 6FA、BS 6755のJB/T 6899および他の標準と十分に一致する、
二重ブロック及び裁ち切り(DBB)
球が閉鎖した位置にあるとき、各座席はアップ/ダウン流れの間でプロセス媒体を同時に独自に封鎖し、体腔、下水管および出口弁を通して引っ掛けられたキャビティ圧力(DBB)を出血させることを割り当てる。二重ブロックおよび裁ち切り機能は弁を重圧の下で洗い流し、座席がきちんと密封していることを確認することを可能にする。
二重分離及び裁ち切り(DIB)
二重ピストン効果の座席は、中型圧力は、上下流に、また体腔で、球に対して座席リングを押す結果として生じる推圧、二重ピストン効果の座席リングが付いている弁を体腔の終わる圧力の集結を減らすように要求するキャビティ圧力救助が作成する。
球はサイズ4"のためのトラニオンそして茎によって&smaller固定される。 サイズ6"のためのトラニオンの版サポート及びより大きい
